熱壓罐風機空氣循環系統是熱壓罐的關鍵部分，對熱壓罐內溫度和壓力的均勻分布以及產品成型質量起著至關重要的作用。以下是對其系統組成、運行原理、電機冷卻保護和系統特點優勢的詳細介紹。

一、系統組成

（一）風機與電機

1. 風機結構與材質

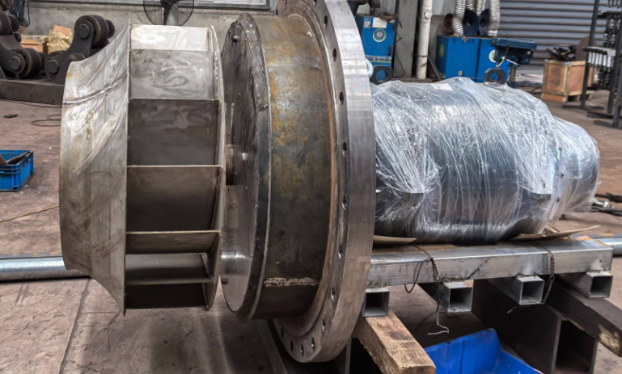

1. 風機采用特制不銹鋼材質，葉輪多選用 304 不銹鋼制造，具備出色的耐高溫、耐腐蝕性能，有效防止熱變形，確保在熱壓罐高溫高壓環境下長期穩定運行。

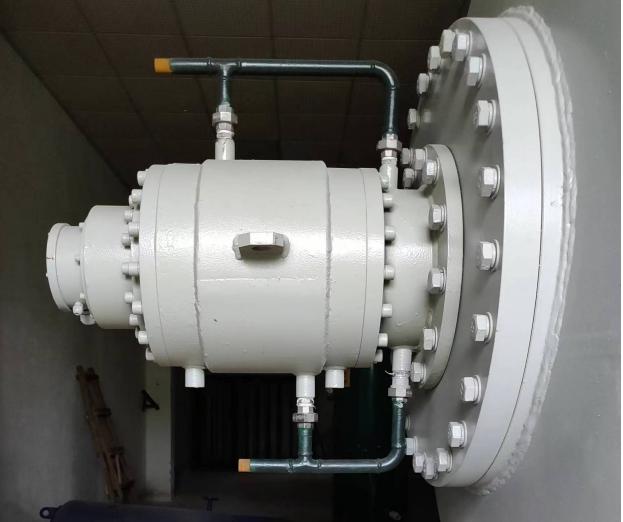

2. 電機與風機采用直聯驅動方式，減少能量損耗，提升傳動效率，保證風機運行平穩。電機類型豐富，如耐壓密封水冷卻變頻電機（耐溫 450℃以上，耐壓 4.0MPa 以上）和變頻調速電機等，可依工藝需求靈活調節轉速，實現精準控制，節能且延長設備使用壽命。電機安裝于罐體尾部封頭接緣處，部分電機葉輪可從罐尾整體拔出，便于維護。

（二）導風筒

· 導風筒由304不銹鋼（如 1.5mm 不銹鋼）制成，采用插接式無鉚釘連接，在熱壓罐長期處于高溫高壓（如 450℃、4.0MPa）條件下，可保證 20 年不發生形變，風道固定螺栓端配球形螺帽，連接穩固安全。其主要功能是引導氣流在罐內循環，優化氣流方向與速度，提升熱交換效率，使罐內溫度和壓力更均勻。

二、運行原理

（一）氣體循環過程

· 電機驅動風機運轉，促使罐內氣體循環流動。氣體經加熱或冷卻系統調節溫度后，借助導風筒在罐內均勻分布，實現產品均勻受熱或冷卻。循環風機的循環風量及電機軸功率依據罐體散熱損失、罐內氣氛溫度均勻性、風扇風機全壓、額定風量、風機轉速和熱壓罐工作壓力等參數計算確定，以滿足不同工況下有效工作區風溫度均勻度要求。

（二）轉速調節與控制

· 循環變頻風機轉速可依罐內壓力及溫度均勻度自動調節，控制系統根據實時壓力和溫度改變變頻器輸出頻率，壓力增大時降頻，溫度均勻度變差時升頻，也可手動設定。通過軟件模擬和運算介質氣體在罐內的流體與熱傳遞過程，確保加熱或冷卻時溫度升降速率滿足罐體內溫度和壓力均勻度要求。在工藝各階段，如升溫時適當提頻加速升溫，恒溫時依溫度均勻度調頻穩溫，降溫時合理控頻平穩降溫。

（三）壓力與速度分析（模擬結果）

· 罐內中間截面壓力云圖顯示，離心風機葉片與氣體作用形成高壓區，氣體靜壓能轉動能，符合伯努利方程，流速快處壓強低，最大負壓 -312Pa。速度矢量圖表明，風機轉動使罐內氣體從內筒流向內外筒間并形成循環。溫度云圖顯示，隨著流體運動和罐體后端加熱，罐內空氣循環傳熱，內筒內部溫差≤2℃。

三、電機冷卻與保護

· 電機多采用循環冷卻水冷卻，出水管道設水流量開關，密封電機裝超溫保護開關，確保電機工作時有冷卻水且低溫運行。冷卻水不足或電機超溫時，自動報警或切斷風機運行，保障設備和人身安全。電機底部設平衡孔及冷凝水排空口，排除冷凝水并保持與罐內壓力平衡，確保電機穩定運行。電機運行故障報警可在控制界面實時顯示（電流或頻率），部分電機采用如 ABB ACS510 系列進行變頻控制。

四、系統特點與優勢

（一）材質與結構優勢

· 風機葉輪和導風筒等采用優質不銹鋼材質，耐高溫高壓，抗腐蝕，長期穩定運行。特殊連接方式和結構設計，如導風筒的插接式連接和電機葉輪可整體拔出，方便安裝、維護和檢修，降低成本，提高設備可用性。

（二）控制與調節優勢

· 先進變頻控制技術使風機轉速精準調節，實現智能化控制，適應性和靈活性強。與溫度、壓力傳感器實時聯動，依反饋?zhàn)詣?dòng)調整風機參數，確保工藝穩定可靠，也可手動干預，便于特殊情況靈活操作。軟件模擬優化提升系統運行效率和產品質量，降低能耗，實現高效節能生產。
