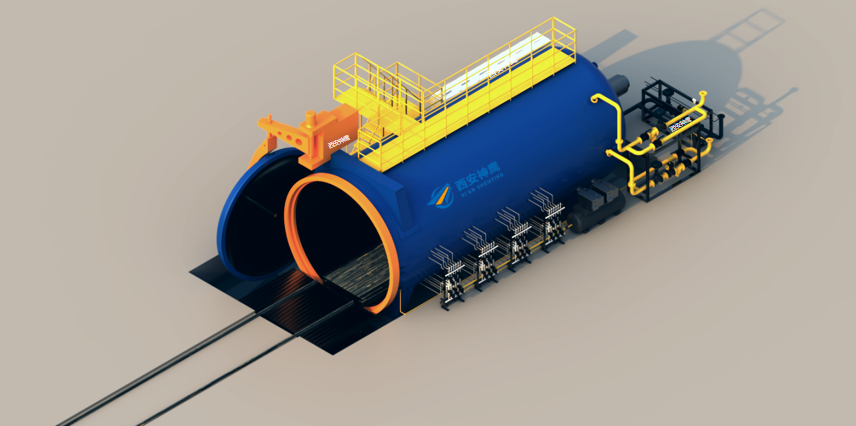

熱壓罐作為聚合物基復合材料構件制品成型的關鍵工藝設備，其內部的各個組件都發揮著至關重要的作用。讓我們一起深入了解它們在復合材料固化成型過程中的獨特功能。

導風筒：成型核心區域與空氣循環樞紐

1.功能一：復合材料的成型專屬空間
       導風筒是復合材料的成型區域，在熱壓罐中為復合材料的固化成型提供了一個相對獨立且穩定的環境。它嚴格控制著內部的灰塵和污垢，避免雜質混入復合材料，影響產品質量。在整個固化過程中，復合材料始終處于導風筒內，確保其不受外界干擾，保證成型工藝的精準性和穩定性。

2.功能二：空氣循環的關鍵通道
       作為循環空氣的回程通道，導風筒在空氣循環系統中扮演著不可或缺的角色。密封變頻電機帶動葉輪轉動，使壓縮空氣從葉輪邊沿甩出進入循環風道，此時葉輪中心形成負壓，將導風筒內的空氣吸入，完成一個循環過程。導風筒的結構設計與循環風道、導風錐等部件相互配合，確保空氣能夠在熱壓罐內均勻循環，使溫度場更加穩定，從而讓復合材料在均勻受熱的環境下固化成型，有效避免了局部溫度差異導致的產品缺陷。

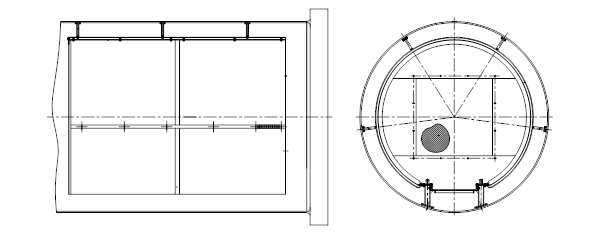

      復合材料固化成型對環境要求比較嚴格，嚴格控制灰塵和污垢。導風筒采用不銹鋼板卷制，通過與罐體相連接的支腿支撐并固定。導風筒由六塊不銹鋼壓板與風筒支座連接起來，既固定了導風筒筒節，又保證了筒節的圓度。導風筒前端敞口，后端與冷卻器固定，后端設方孔鋼網。后端擋板是由四塊可拆卸的不銹鋼板拼接而成。導風筒的附件還有熱電偶固定座、熱電偶線和真空金屬軟管的掛鉤等。

加熱系統：提供精準熱源，掌控固化溫度

1.功能一：高效轉化電能為熱能
            加熱系統的核心任務是為熱壓罐提供熱源至工藝所需溫度。其電加熱管采用優質不銹鋼制作，通過將電能轉化為熱能，為整個固化過程注入能量。在運行過程中，循環風不斷流經電加熱器，與加熱管進行對流換熱，吸收熱量后溫度逐步上升，進而使熱壓罐內的環境溫度升高，滿足復合材料固化所需的溫度條件。

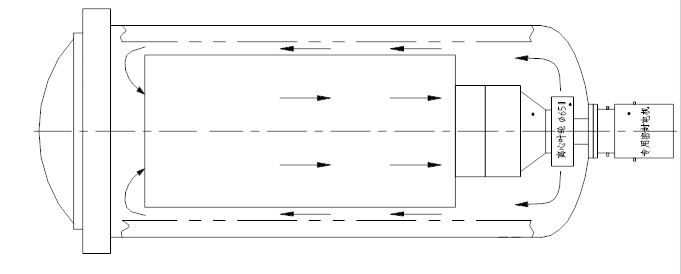

空氣循環系統示意圖

標溫度和升溫速率實時的通過調功器調節電加熱器的當前功率，使升溫滿足工藝要求。

2.功能二：精準控溫保障工藝要求
           加熱系統不僅能提供熱量，更能實現對溫度的精準控制?？刂葡到y(tǒng)根據預設的目標溫度和升溫速率，實時監測熱壓罐內的實際溫度，并通過調功器精確調節電加熱器的功率。這種精準控溫能力確保了升溫過程嚴格按照工藝要求進行，在不同的固化階段提供穩定且合適的溫度環境。無論是在升溫階段的快速升溫，還是在保溫階段的穩定控溫，加熱系統都能精準執行，使復合材料在理想的溫度條件下完成固化反應，從而獲得高質量、高性能的成型制品。

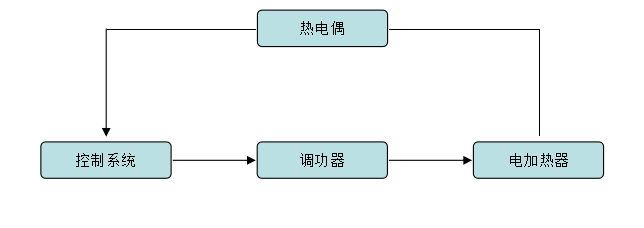

加熱系統工作原理框圖

          導風筒和加熱系統作為熱壓罐系統的重要組成部分，它們的功能緊密配合，共同為復合材料的固化成型提供了理想的環境和條件，確保了最終產品的高質量和高性能。在航空航天、汽車、船舶等高端制造業領域，熱壓罐憑借這些精密組件的協同工作，不斷推動著復合材料技術的發展與應用。
